GRAPPAILLE

bonjour, quelqu'un sait il comment fonctionne la technique de pose du triple vitrage directement sur la structure?

Pas facile à expliquer en texte... Essayons:

Les montants d'ossature délimitent le cadre du vitrage. Avant la pose ces montants sont rainurés et une languette qui dépasse de l'épaisseur du vitrage plus joints EPDM est insérée dans la rainure. Cette languette permettra de visser les capots qui serrent le vitrage contra l'ossature.
Il y a un joint EPDM sur le montant d'ossature (intérieur du vitrage) et un autre sur le capot (extérieur du vitrage). L'épaisseur de la languette doit être calculée en fonction de l''épaisseur du vitrage plus l'épaisseur du joint EPDM. A ttention une foix que tout est serré le joint EPDM doit être suffisamment comprimé pour qu'il remplisse son rôle d'étanchéité à l'air et à l'eau.
La languette doit être sufisament large pour recevoir le poids du vitrage (parties horizontales) et pour pouvoir visser sans risque de raté ou de fendre le bois (evidemment il faut préforer).
Le cadre délimité par la languette doit être légèrement plus grand que le vitrage (dilatation du verre, mouvements del 'ossature). L'espace laissé libre (qq mm de chaque côté) peut être comblé avec un matériau mou et isolant.
Je ne sais si c'est clair.
Sinon une visite de mon chantier te permettra de visualiser tout cela...

merci Gauthier pour ces explications, je vissualise plus ou moins... et me ferai un plaisir de venir voir ça en vrai. y a t-il des moments particulier ou tu est sur ton chantier ?
A bientot
PAsquau

A partir de début avril je prends un congé parental (le deuxième pour mon chantier!) temps plein. Je serai donc tous les jours 24h/24 (enfin presque) sur mon chantier. En espérant pouvoir enménager le plus vite possible...c'est à dire ds les 3 mois qui viennent.

bonjour gautier

je vais aussi poser des vitrages et tes explications ne me suffisent pas pour bien visualiser, ce n'est pas toi mais moi qui ai besoin de voir pour bien apréhender la pose de vitrage
aurais des fotos de la pose de tes vitrages?

Youssef

Salut,

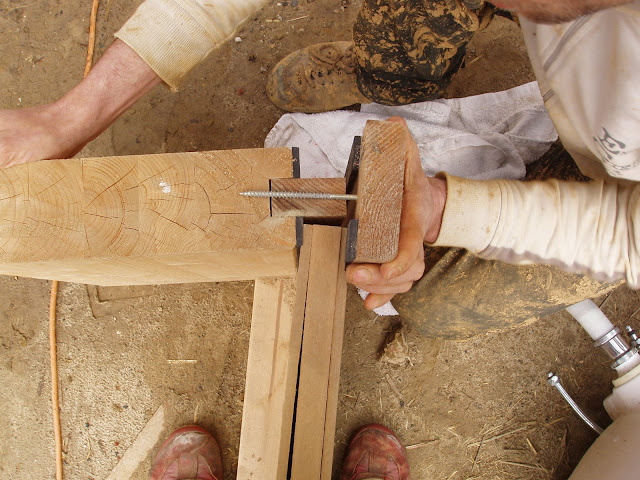

j'avais pris c'est deux photos du "placement de triple vitrage à la Gautier".
Gautier j'espère que tu ne m'en voudra pas de diffuser ta trouvaille.
Peut etre pourrais tu les commenter...
http://lh6.ggpht.com/_y9yQ4-eiRxw/TA6IV ... 110220.JPG
http://lh6.ggpht.com/_y9yQ4-eiRxw/TA6Ib ... 110219.JPG
Bonne continuation à tous
P.

avant les commentaires de Gautier, juste pour dire que le mdf (triple, comme le vitrage) est censé représenter le vitrage...

salut pasquau

les pieces noires que l'on voit de part et d'autres du mdf, peut tu me dire ce que c'est?

Youssef

et aussi q'elle épaisseur elles ont, ou les a tu trouvée....

je pense que c'est de l'EPDM... Je ne sais pas d'où ça vient mais je vais essayer de penser de lui demander...

Ceci dit, on a eu un représentant sur le chantier l'autre fois qui avait dans son catalogue des produits pour coller des vitrages sur une structure bois... Et ça sans avoir à placer une latte extérieure pour écraser le vitrage...

Je vais lui demander le catalogue ...

Seb

salut les gars,
je crois que c'est du néoprène mais je le répéte, c'est une trouvaille de gautier!

mercis les gars


Seb quand tu auras des infos ou le catalogue,
tiens nous au courant


Youssef

Hello,

Apparement je devrais venir plus souvent sur le forum.
Ce joint est effectivement en EPDM. Mais ce n'est peut-être pas la meilleure solution. Ceci étant les baies vitrées placées il y a 1 an et demi déjà se comportent très bien (Entre 20 et 25 m²).
Effectivement quand j'étais sur le chantier de Seb un représentant est passé qui propose tous types de joints adaptés à ce genre de configuration. Histoirre de ne pas faire de pub ici je peux communiquer ses coodonnées par MP.
Sinon la technique est assez simple. Il faut juste calibrer tout cela au mm histoire de bien serrer le vitrage sans toutefois exagérer.
Je mettrais bien des photos des baies mais je suis NUL pour ce genre de chose avec un pc.

coucou ...

Envoie les moi je les mettrai...

A+

Seb

oui oui

on veut bien voir les fotos


youssef
